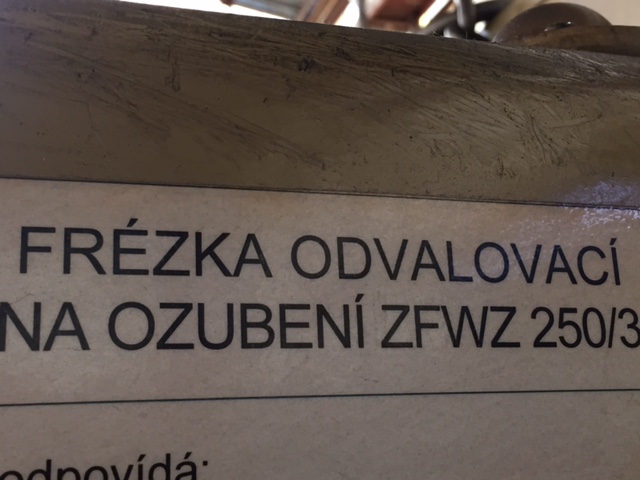

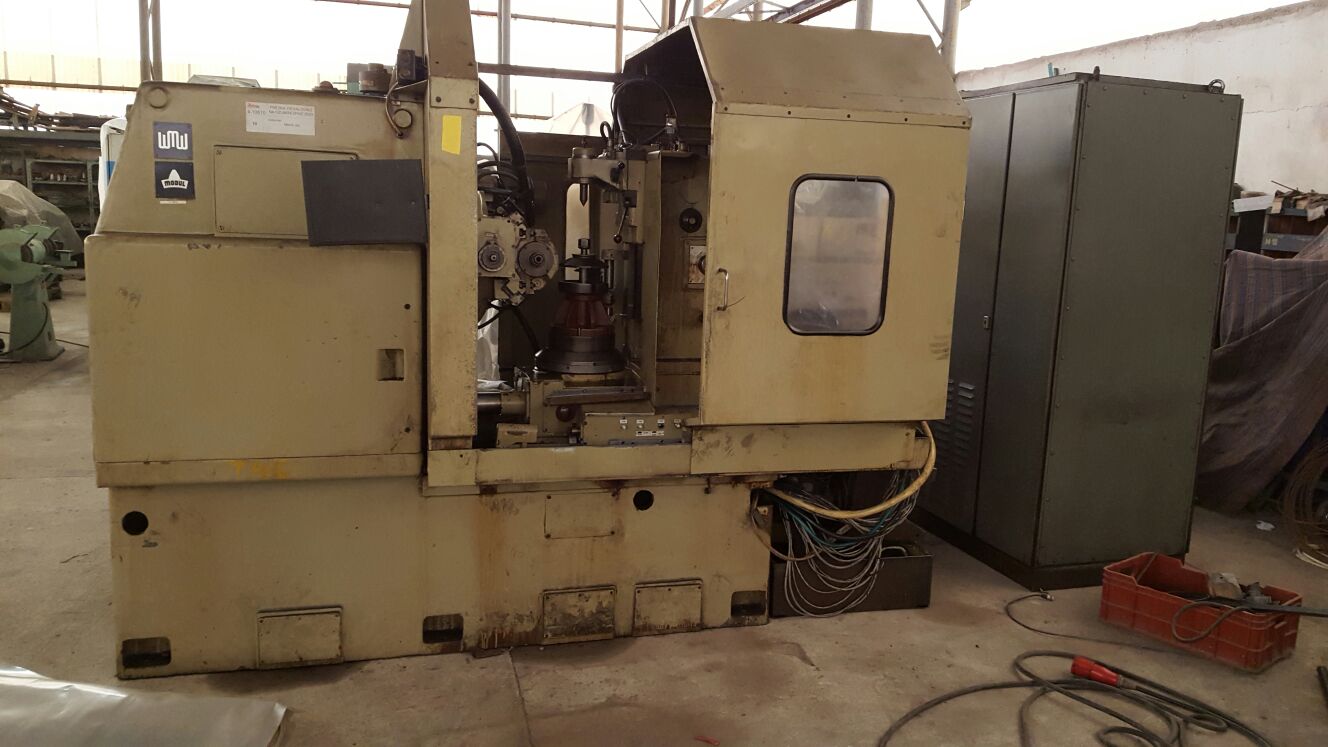

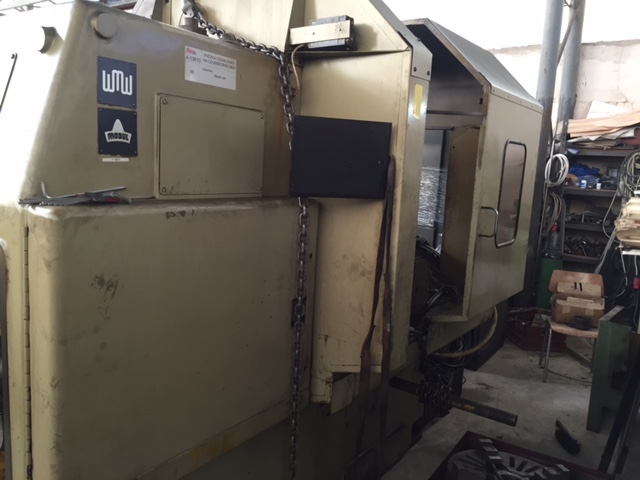

Frézka odvalovací na ozubení ZFWZ 250/3

Výrobce: Německo

 Technické data stroje:

frézka odvalovací na ozubená kola ZFWZ 250/3 se hodí pro hospodárnou výrobu všech valivých ozubených válcových ploch

jako jsou například:

čelní kola s přímými zuby

šneková kola a šneky

ozubené hřídele

drážkované hřídele,vrubová ozubení

řetězová kola a rohatky, jakož i kuželová a vypouklá přímozubá čelní kola.

Lze vyrábět vnější ozubení axiální,axiální a radiální, a radiálním frézováním.

Axiální frézování se může uskutečňovat jako sousledné nebo nesousledné frézování.

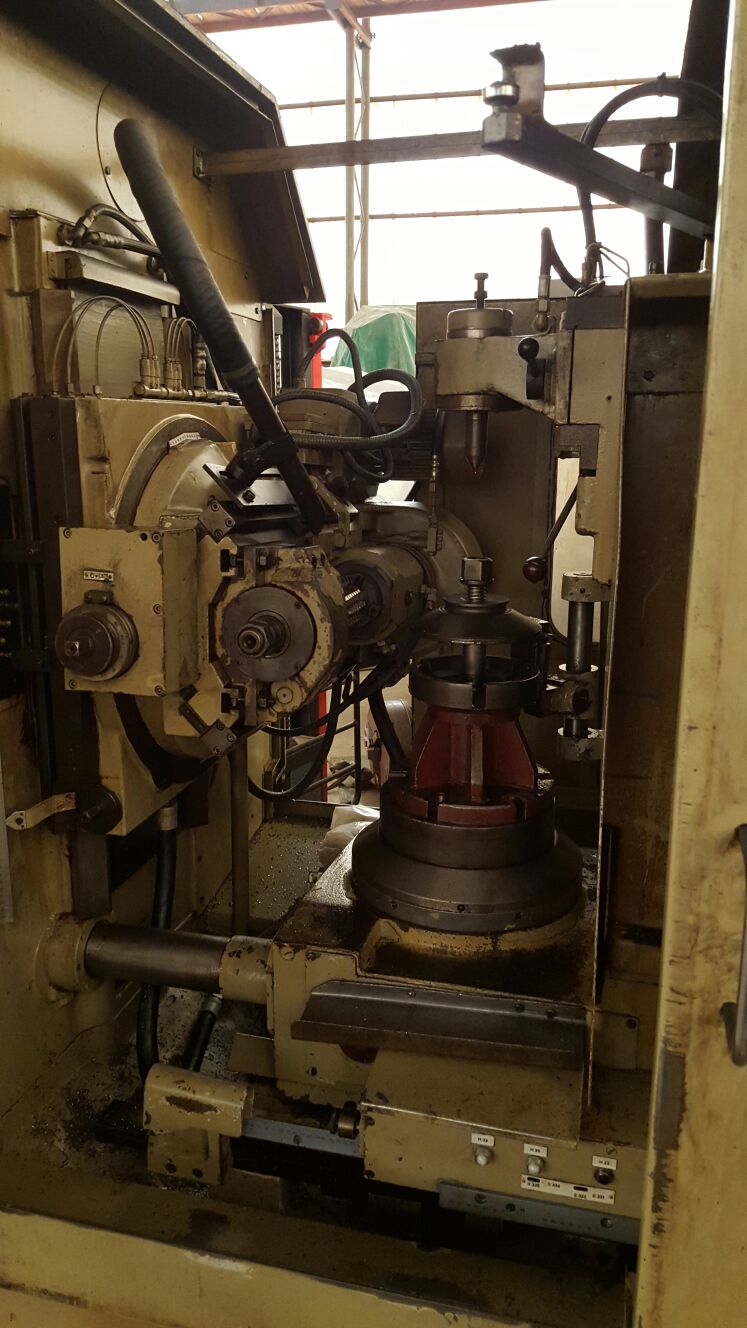

Pracovní rozsah:

největší průměr obrobku 250 mm

největší modul 6 mm

největší axiální posuv 275 mm

největší tangenciální posuv 100 mm

největší úhel sklonu zubů 45°

nejmenší počet frézovaných zubů 8/4

Rozměry:

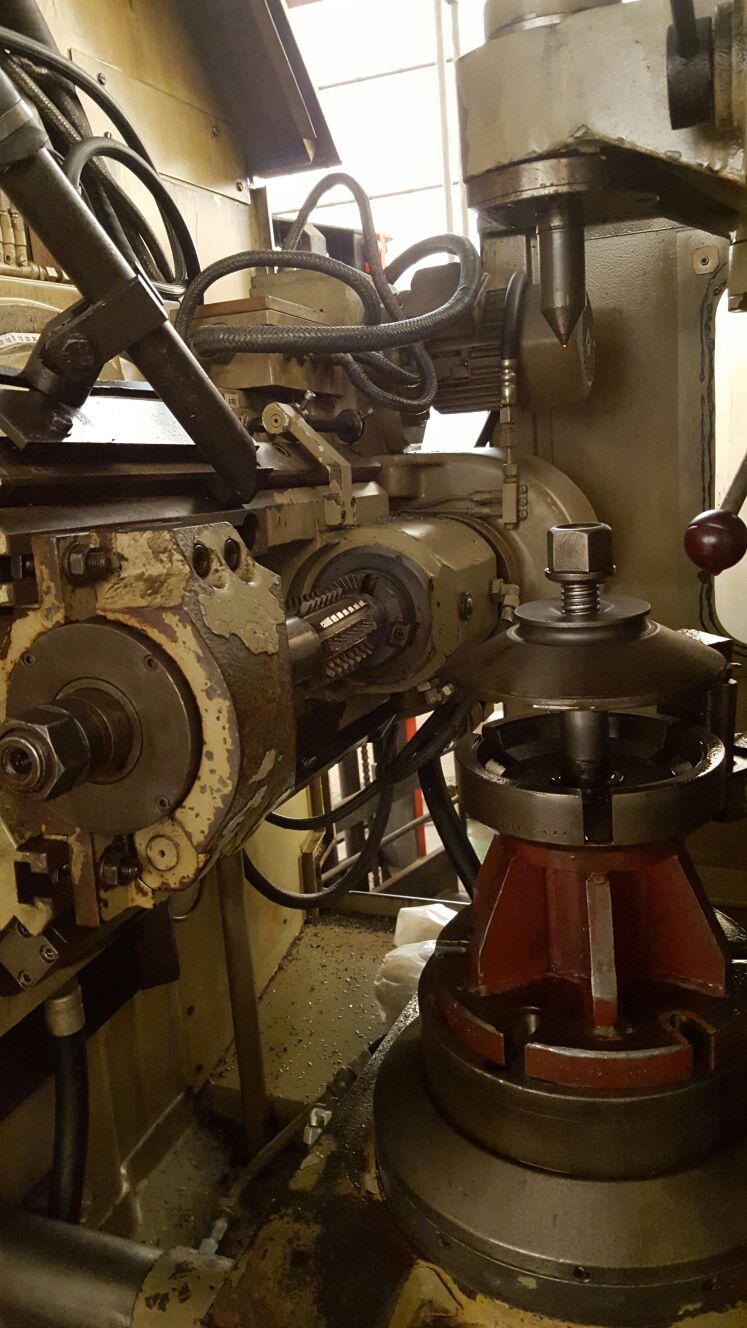

největší průměr frézy 145 mm

největší délka frézy 170 mm

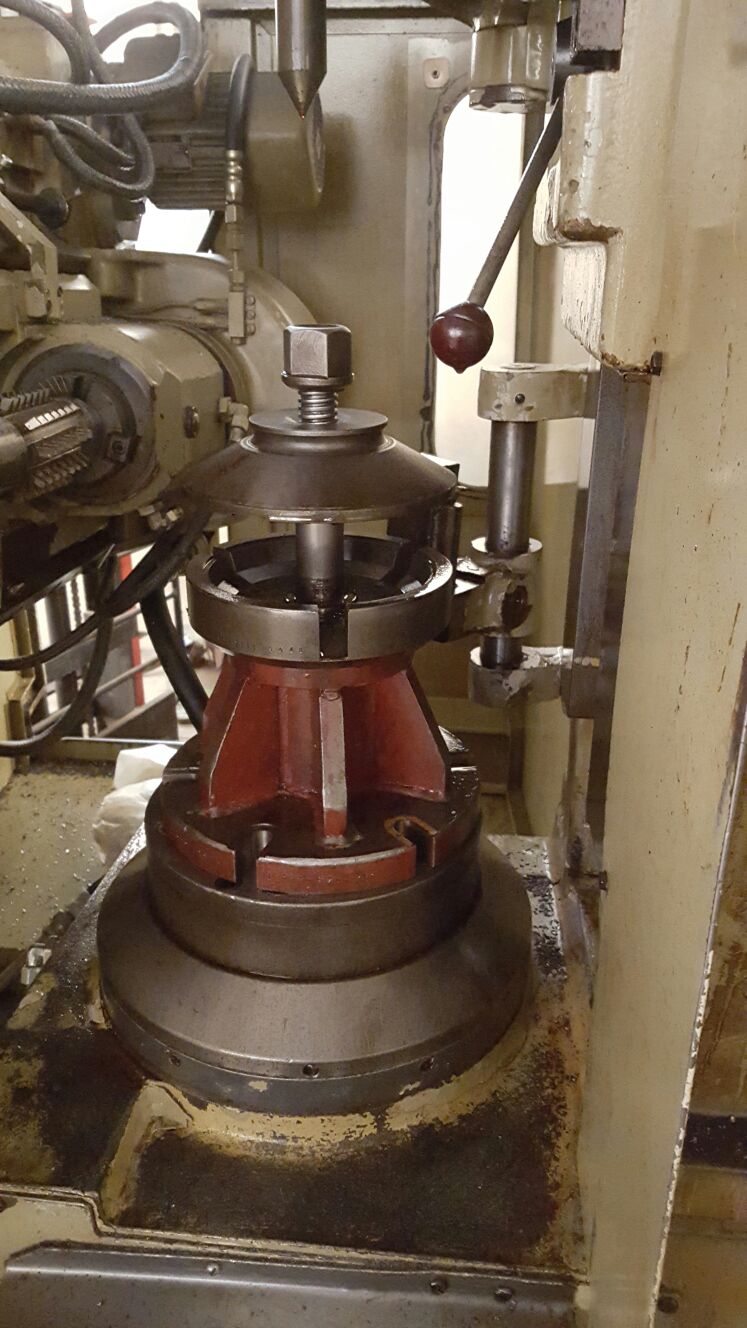

průměr upínací plochy stolu 275 mm

průměr  středícího vybrání stolu 200 mm H7

hloubka středícího vybrání stolu 75 mm

vzdálenost mezi středem frézy a upínací plochou stolu:

   minimální 195 mm

   maximální 470 mm

vzdálenost mezi středem frézy a středem stolu:

   minimální 20 mm

   maximální 230 mm

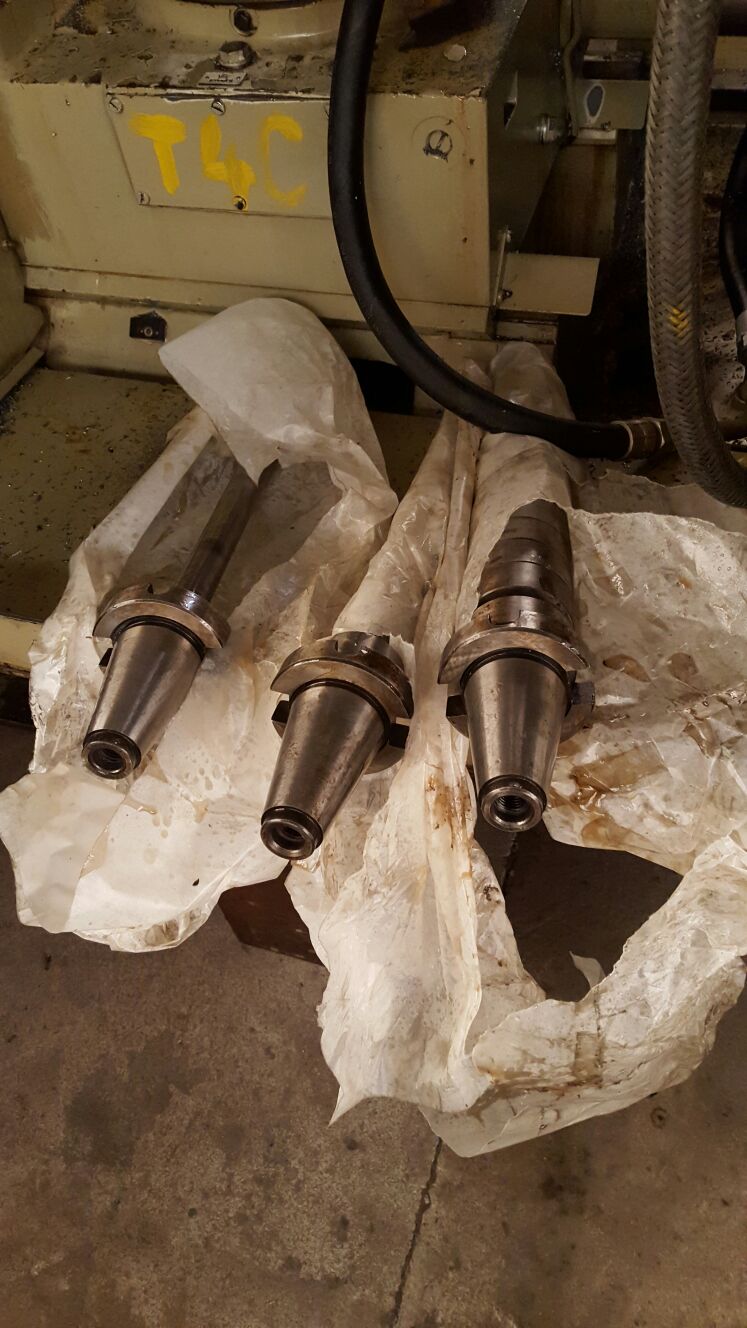

unášecí kužel pro frézovací trn 45 strmý kužel

Výkon:

otáčky frézy, plynule nastavitelné ve dvou rozmezích:

   50...200 ot/min

   125...400 ot/min

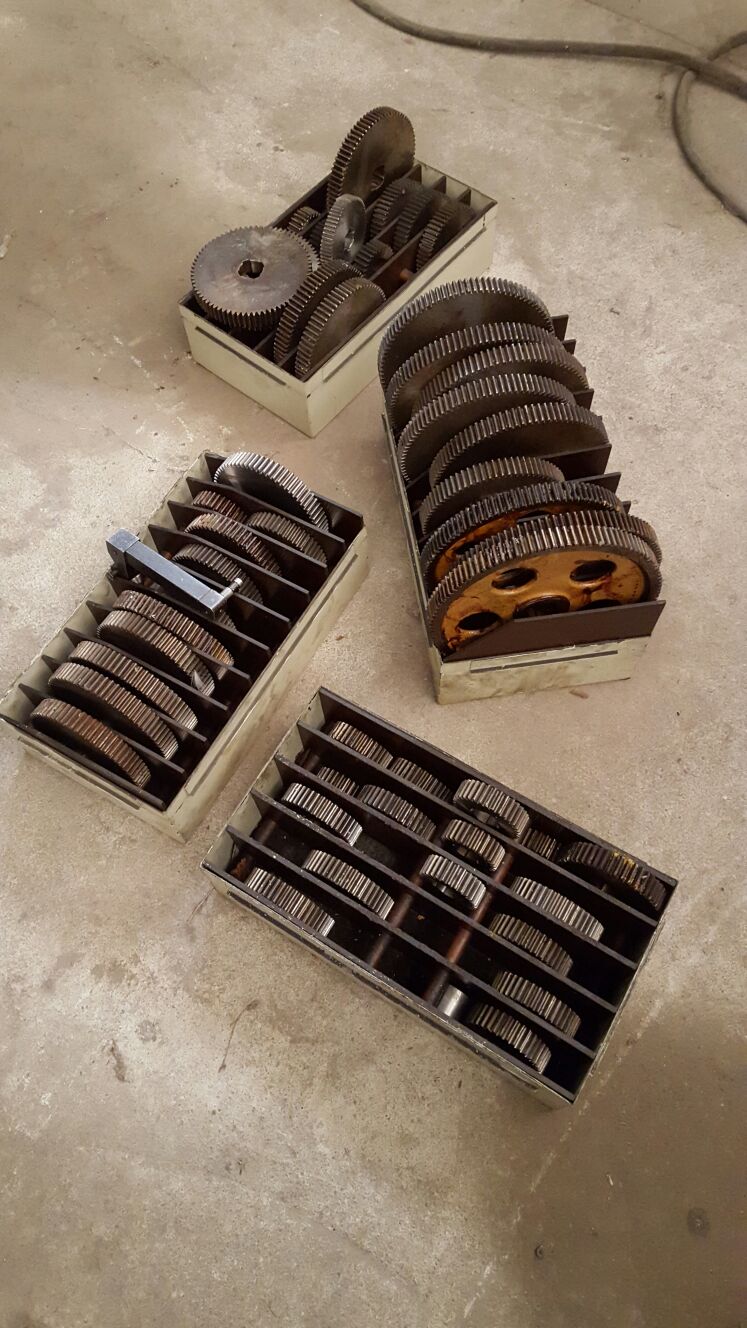

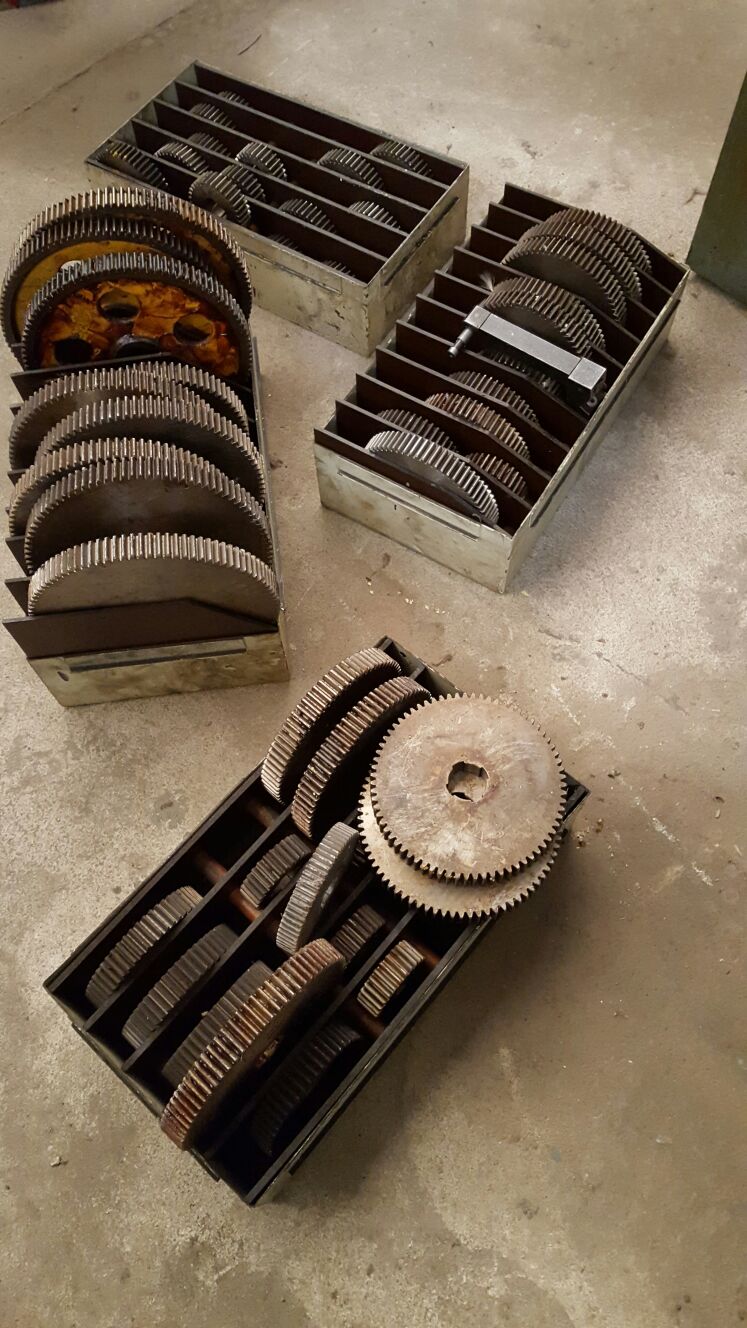

plynule nastavitelné posuvy:

   axiální 0,2...10 mm/WU

   radiální 0,025...4 mm/WU

   WU=otáčení obrobku

hlavní motor 7,5 kW

přípojená hodnota, přibližně 22 kVA

Hmotnost:

čistá hmotnost, přibližně 6500 kg

Rozměry:

délka 2950 mm

šířka 3100 mm

výška 1980 mm/2200 mm
